BIỆN PHÁP THI CÔNG HỆ THỐNG CẤP THOÁT NƯỚC

Biện pháp lắp đặt đường ống cấp nước

Toàn bộ hệ thống cấp, thoát nước của công trình được thi công theo tiêu chuẩn Việt Nam hiện hành 20 TCVN 51 – 84 và TCVN 4519 – 88.

Công tác thi công hệ thống cấp nước được thực hiện qua các bước sau:

+ Việc tập kết vật tư thi công và bảo quản tại kho của công trình cần tuân thủ các bước như đã nêu trong mục trên.

+ Cùng tiến độ khi thi công bê tông sàn, thi công bể phốt, bể nước ngầm, Nhà thầu cơ điện chủ động đặt chờ các vị trí ống cấp, thoát xuyên dầm, xuyên sàn theo quy cách thể hiện trên bản vẽ thi công nước. Khi công tác đặt chờ hoàn chỉnh (được xác nhận trong nhật ký thi công) Nhà thầu mới cho triển khai các công việc tiếp theo.

+ Để đảm bảo chất lượng, việc gia công cắt, ren ống thép tráng kẽm được thực hiện trực tiếp tại chân công trình bằng bàn cắt thủ công kết hoẹp với máy cắt ren ống chuyên dụng (của Trung Quốc sản xuất). Lưỡi cắt thép ống và ren luôn được thay thế sau 2500 lần cắt tránh được bong, tróc mặt tráng kẽm và loa, tóp đầu ống vì lý do lưỡi cắt không còn đủ độ sắc nhọn.

+ Đường ống thép tráng kẽm cấp nước đi chìm trong tường của khu vệ sinh do vậy khi thi công lắp đặt Nhà thầu cơ điện sẽ sử dụng các loại máy cắt gạch để tạo rãnh trên tường. Như vây, sau khi lắp đặt sẽ đảm bảo đường ống chìm hẳn trong tường đảm bảo cho công tác ốp gạch men sau này được thuận tiện.

+ Việc chèn, đệm kín khe hở khớp nối ren khi thi công trục đường ống cấp nước được thực hiện bằng sợi đay tơ tẩm sơn, việc bịt kín khi lắp thiết bị thực hiện bằng băng tan.

+ Nhà thầu cơ điện sử dụng các thiết bị định vị chuyên dụng để xác định các đầu chờ ra thiết bị sao cho vị trí tâm lỗ ống chờ lắp thiết bị có dung sai cho phép không quá 1mm so với vị trí chỉ định ghi trong hồ sơ thiết kế.

+ Tất cả các đầu ống trước và sau thi công đều được bịt kín bằng nút bịt ống tránh các vật lạ lọt vào và sẵn sàng cho công tác thử áp lực. Công tác thử áp lực đường ống sẽ được tiến hành ngay sau khi lắp đặt xong cho từng khu vệ sinh, cho từng đường trục. Việc tiến hành thử áp lực từng phần sẽ tránh được phải tháo dỡ hàng loạt khi phát hiện rò rỉ.

+ Sau khi thử áp lực đạt yêu cầu (xin xem chi tiết công tác thử áp lực ở phần sau) Nhà thầu cơ điện sẽ cho tiến hành cố định các đường ống vào tường để sẵn sàng cho công tác trát tường tiếp theo.

  1. Biện pháp lắp đặt đường ống thoát nước

          + Toàn bộ ống thoát nước bên trong công trình là ống PVC và vật liệu phụ của Nhà máy nhựa Tiền Phong (VN) sản xuất.

+ Khi cột chống, cốp pha các tầng được tháo dỡ xong thì Nhà thầu mới tiến hành thi công hệ thống trục thoát nước trong nhà.

+ Do thoát trục là ống PVC D110 quy cách xuất xưởng 4m/đoạn nên Nhà thầu sẽ thi công từ dưới lên cho thuận lợi. Độ cao đặt tê chếch được tính toán từ cốt chuẩn và được kiểm tra theo cốt tầng đảm bảo khi lắp ghép thoát tầng sẽ đạt độ chính xác cao.

+ Để chịu được va đập lớn của nước thải khi sử dụng Nhà thầu sẽ rút ngắn khoảng cách đai ôm ống (colie) xuống là 1,5m/cái. ở những nơi không thể ôm ống vào tường bằng đai ôm bình thường, Nhà thầu sẽ gia công tại chỗ các colie đặc biệt đảm bảo neo giữ ống ở mọi vị trí.

+ Toàn bộ các loại ống thoát của tầng được đón ở phía dưới tức là nằm trong khoảng không giữa trần bê tông và trần giả của tầng dưới. Do đó Nhà thầu cơ điện sử dụng quang treo ống chuyên dụng và ty treo để cố định các đường thoát tầng. Quang treo được chế tạo sao cho thật dễ dàng điều chỉnh độ cao thuận lợi cho việc lấy độ dốc.

+ Ống PVC và phụ kiện được nối với nhau bằng keo dán ống chuyên dụng do nhà máy nhựa Tiền Phong – Hải Phòng sản xuất. Quá trình bôi keo dán ống phải tuyệt đối tuân theo hướng dẫn lắp đặt và khuyến cáo kỹ thuật của nhà máy.

+ Cũng do thoát nước đón ở phía dưới nên số lượng điểm xuyên sàn là rất lớn, việc xử lý chống thấm cho các tiếp giáp nhựa, thép bê tông sẽ được Nhà thầu giám sát chặt chẽ và xử lý triệt để trước khi lắp đặt trần giả.

+ Sau khi thi công xong tầng nào Nhà thầu sẽ sử dụng nút bịt để bịt kín tất cả các đầu ống, ngoài ra Nhà thầu cũng sẽ không nối thoát tầng với thoát trục ngay. Việc này chỉ được thực hiện sau khi đã tiến hành bước kiểm tra rò rỉ sẽ nói đến trong mục sau.

Biện pháp kiểm tra, khắc phục lỗi của hệ thống đường ống

Sau khi nhận được báo cáo hoàn thành công việc của tổ trưởng thi công, kỹ sư phụ trách thi công đường ống phải trực tiếp hoặc uỷ nhiệm cho cán bộ kỹ thuật kiểm tra lại độ chính xác hình học của tất cả các đầu chờ cho đường cấp và thoát nước. Vị trí theo toạ độ ngang dọc của các đầu chờ không được sai lệch quá 1mm so với chỉ định vị trí thiết bị trong thiết kế có tham chiếu đến tài liệu kích thước thiết bị do nhà sản xuất cung cấp. Trường hợp phát hiện sai lệch, kỹ thuật phải yêu cầu tổ trưởng sửa chữa kịp thời trước khi công tác thử nghiệm rò rỉ tiến hành.

Để phát hiện rò rỉ đối với hệ thống thoát nước Nhà thầu sử dụng phương pháp ngâm. Do từ quá trình trước thoát nước từng phần vẫn còn cách ly với thoát nước trục nên có thể điền đầy đủ vào hệ thống thoát nước từng tầng để kiểm tra. Sau 24h nếu không phát hiện ra bất kỳ một rò rỉ nào thì hệ thống thoát nước được coi là đạt yêu cầu.

Để kiểm tra độ kín của đường ống cấp nước Nhà thầu cơ điện thực hiện phép đo thử như sau: bịt kín các đầu ống bằng nút bịt thép, dùng bơm nước PW 251 EA đưa nước điền đầy toàn bộ hệ ống cấp, sử dụng bơm cao áp đưa nước trong hệ thống tới áp suất đỉnh 8kg/cm2 (theo yêu cầu của thiết kế). Duy trì trạng thái áp suất cao trong khoảng thời gian 12 tiếng, nếu sụt áp không vượt quá 5% so với áp suất đỉnh là đạt yêu cầu. Nếu sụt áp vượt quá mức trên Nhà thầu sẽ kiểm tra tìm chỗ rò rỉ để khắc phục.

Biện pháp thi công chống thấm cho các lỗ xuyên sàn:

Khi toàn bộ đường ồng cấp thoát thi công và công tác kiểm tra độ chính xác hình học cũng như kiểm tra khắc phục rò rỉ xong Nhà thầu mới tiến hành công tác thi công chống thấm khu vệ sinh.

Trước tiên Nhà thầu cơ điện thực hiện bịt kín các lỗ xuyên sàn bằng xi măng trộn lẫn với phụ gia chống thấm, tỷ lệ pha trộn tuân theo hướng dẫn của nhà sản xuất ghi trên vỏ hộp sau đó  Nhà thầu tiến hành chống thấm xung quanh cổ ống bằng hỗn hợp trên và vải thủy tinh. Trước khi rải vải thủy tinh Nhà thầu sẽ quét 2 lớp sơn chống thấm đợi cho khô để tạo thành một liên kết vững chắc. Sau khi rải vải thủy tinh Nhà thầu sẽ quét thêm 1 lượt sơn nữa để cố định vải vào nền, Nhà thầu thực hiện công tác chống thấm cho toàn bộ các lỗ xuyên sàn khu vệ sinh. Công tác chống thấm được coi là hoàn thành sau khi ngâm nước vào khu vệ sinh 24h mà không phát hiện bất cứ một rò rỉ nào xuống tầng dưới.

  1. Biện pháp lắp đặt thiết bị vệ sinh

          Thiết bị vệ sinh hầu hết làm bằng sứ, do đó để đảm bảo an toàn cho thiết bị Nhà thầu sẽ tiến hành lắp đặt hết sức cẩn thận và sau đó phải có biện pháp bảo vệ chu đáo. Nhà thầu sẽ chỉ lắp đặt thiết bị vệ sinh khi các công tác xây trát ốp, lát và trần đã hoàn thành. Trên toàn bộ bề mặt tiếp xúc của thiết bị vệ sinh với sàn hay tường gạch men Nhà thầu sẽ tạo một lớp đệm mỏng bằng keo Silicon để kê êm chống va đập gây rạn nứt. Các ghép nối giữa thiết bị và đường ống đều được sử dụng các loại gioăng do nhà sản xuất cung cấp đồng bộ hoặc chỉ định, các thiết bị được lắp đặt một cách ngay ngắn và cân đối. Một số thiết bị như lavabo và tiểu treo phải được cố định vào tường bằng nở thép mạ kẽm hoặc nở INOX. Thiết bị lắp đặt xong phải được xối nước chạy thử, nước cấp phải đủ áp lực đầu vòi theo tiêu chuẩn Việt Nam hiện hành 20 TCVN 51 – 84 và TCVN 4519 – 88. Nước thoát phải nhanh, các xi phông phải kín khít không chảy nước ra sàn. Xí bệt khi xả phải thấy dấu hiệu rút nước.

Biện pháp đảm bảo an toàn cho thiết bị đã lắp đặt

Khi thiết bị lắp đặt xong Nhà thầu sẽ thực hiện công tác bảo vệ cho đến khi bàn giao công trình đưa vào sử dụng. Đối với các khu vệ sinh chưa có cửa hoặc cửa không có khóa Nhà thầu sẽ lắp cửa tạm bằng ván ép. Vào cuối giai đoạn hoàn thiện Nhà thầu sẽ tăng cường lực lượng bảo vệ, theo đó mỗi tầng bố trí một nhân viên. Các tổ thi công khi làm việc tại phòng nào thì tổ trưởng phải đăng ký với nhân viên bảo vệ tại tầng đó. Mọi mất mát và rủi ro với thiết bị đã lắp đặt nhân viên bảo vệ phải chịu trách nhiệm.

  • Hotline: 0979.037.310 (Mr. Hùng)
  • Add: P.6E2 Tầng 6, Tòa CT4, KĐTM Văn Khê – P. La Khê – Q. Hà Đông - Tp. Hà Nội.
  • Email: Vanphucpower@gmail.com

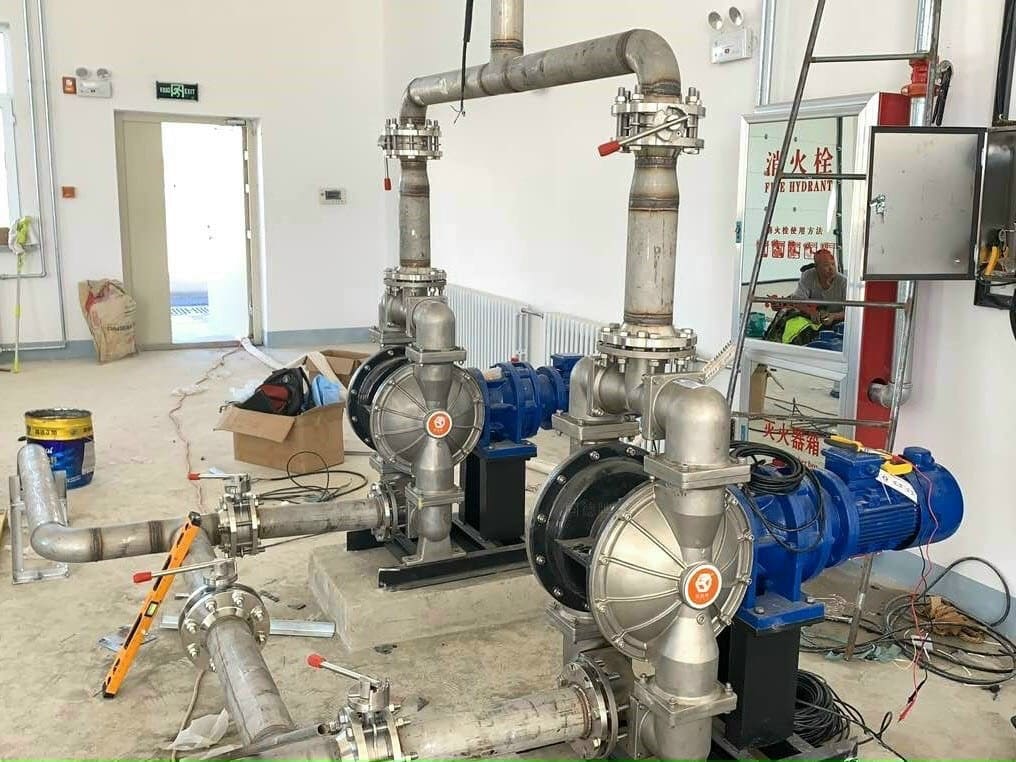

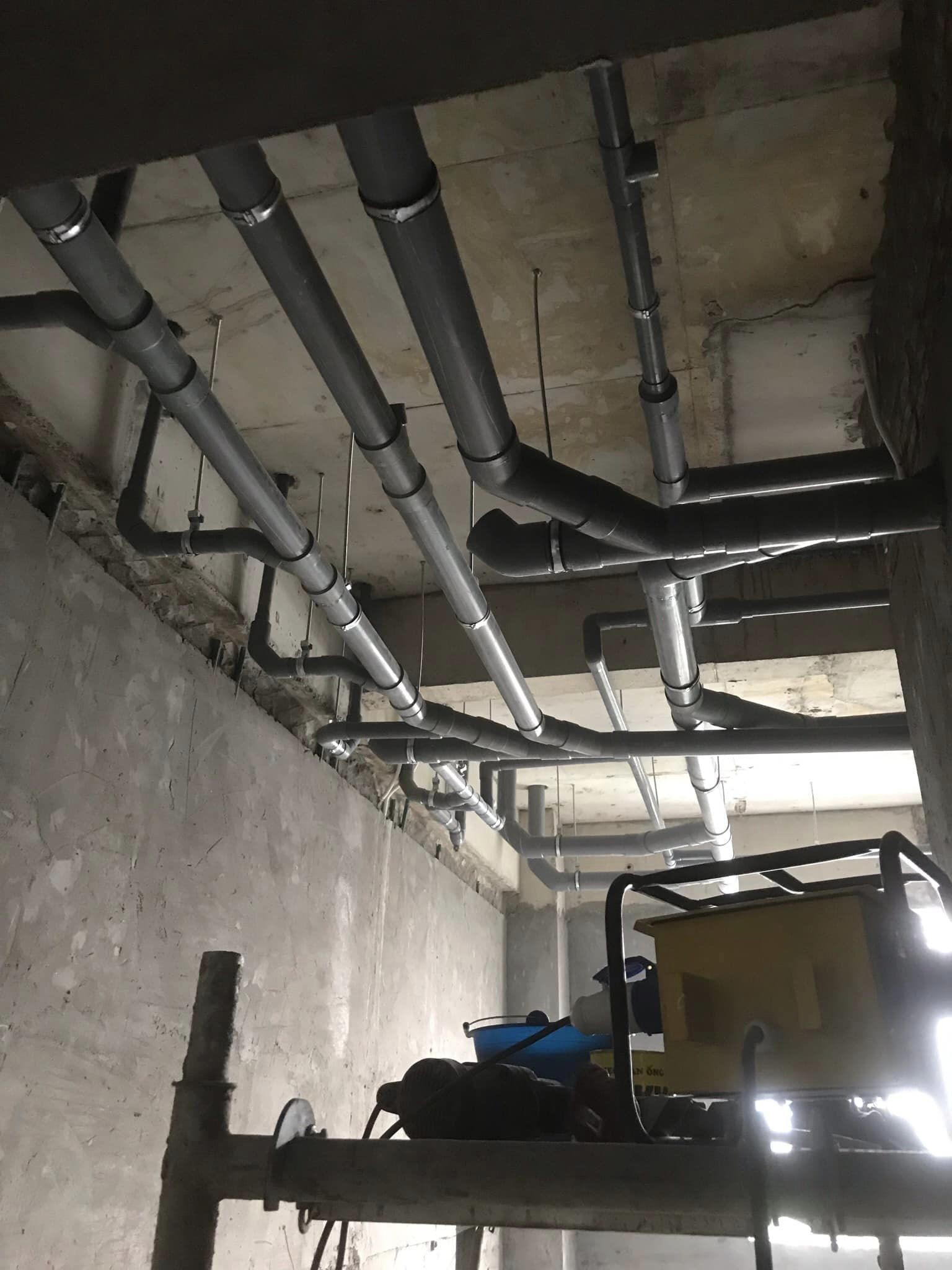

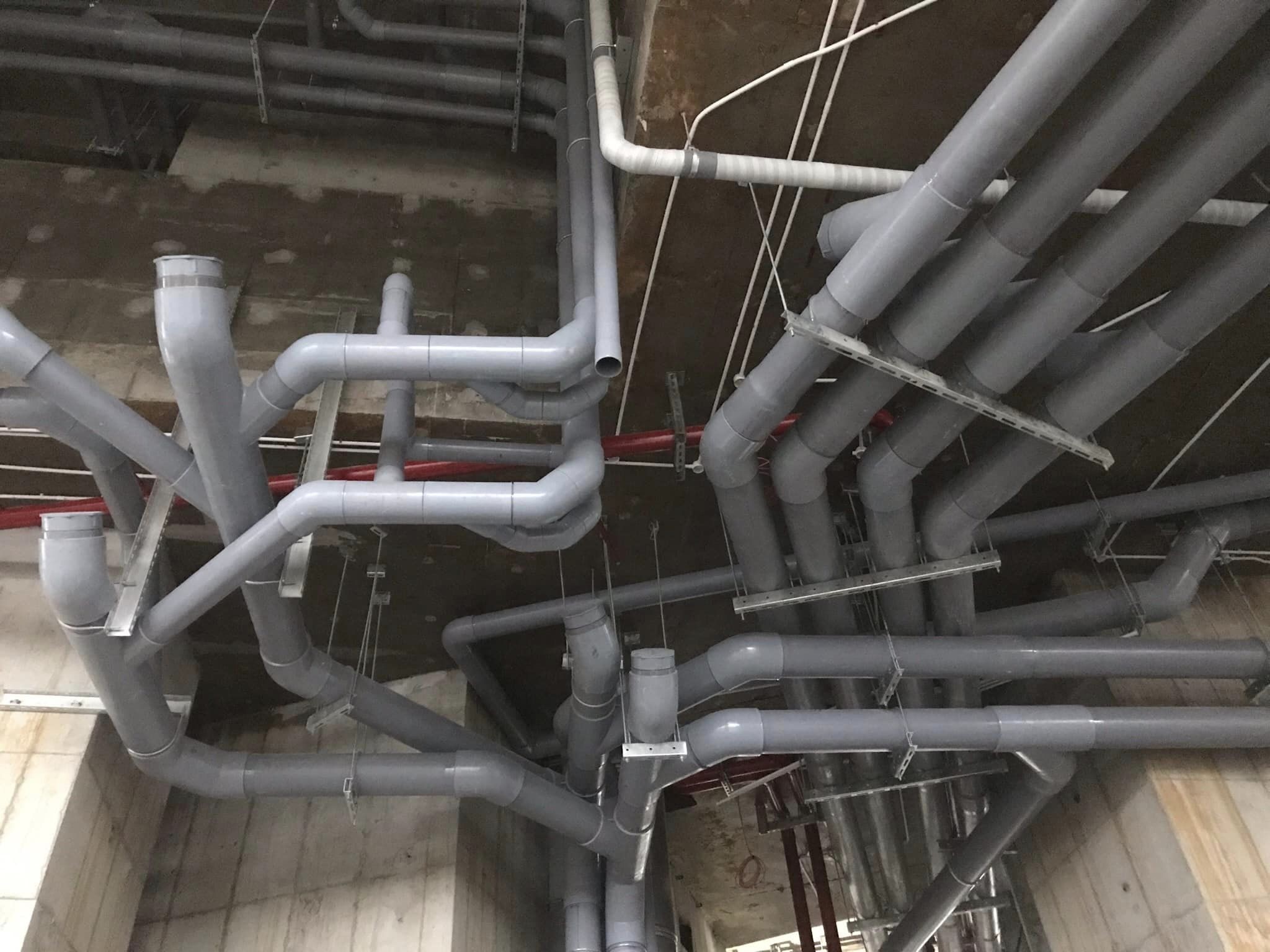

Dưới đây là một vài hình ảnh dự án mà chúng tôi đã thực hiện:
