BIỆN PHÁP THI CÔNG HỆ THỐNG ĐIỆN NHÀ XƯỞNG

1. Biện pháp đặt máng cấp, ống luồn dây, đế âm tường

Trong quá trình thi công phần cơ điện Nhà thầu sẽ sử dụng nhiều loại vít nở bắt vào trần bê tông. Để không khoan vào thép sàn làm hỏng đầu mũi khoan và ảnh hưởng đến kết cấu Nhà thầu cơ điện sẽ thực hiện công tác đánh dấu ngay từ khi hoàn thành công tác rải thép sàn. Theo đó khi rải xong thép sàn cứ giữa mỗi ô thép Nhà thầu sẽ chấm 1 dấu sơn đỏ vào cốp pha, sau khi dỡ cốp pha các dấu sơn đỏ sẽ in trên trần. Theo các dấu sơn đó Nhà thầu cơ điện có thể khoan bắt vít nở mà không sợ chạm vào thép sàn.

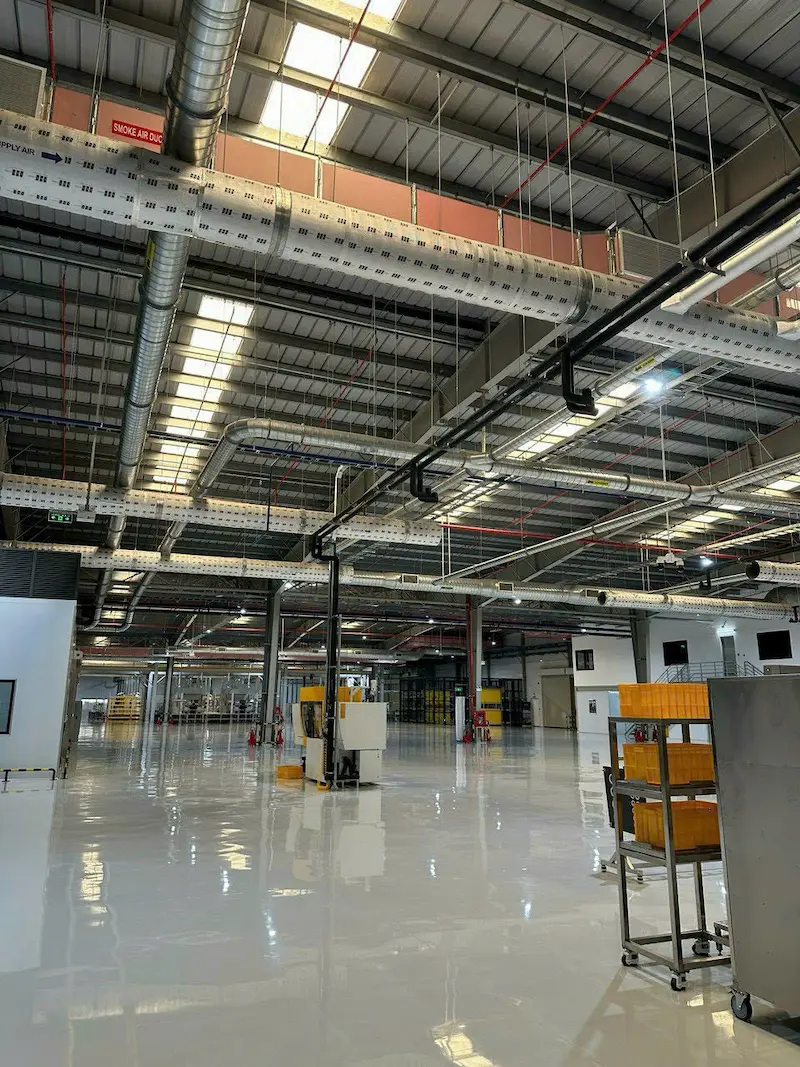

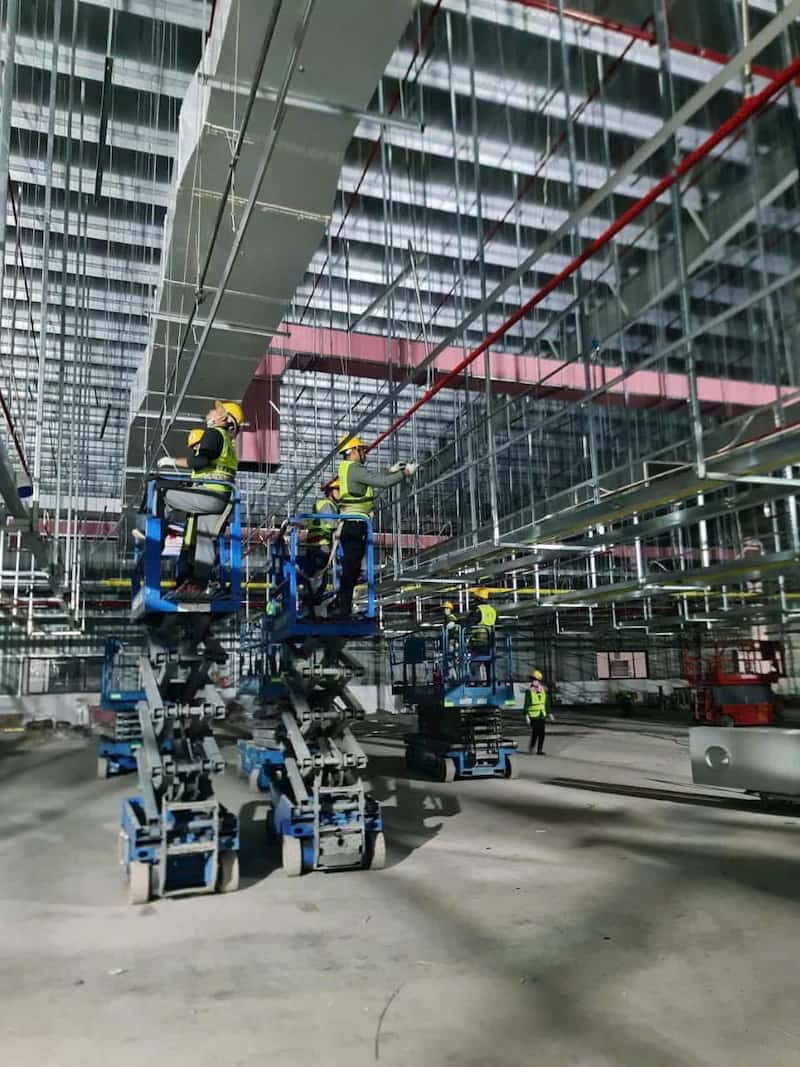

Căn cứ vào các mốc độ cao và trục do trắc đạc cung cấp Nhà thầu cơ điện định được vị trí chính xác đặt khay cáp, đi ống luồn dây và các vị trí đặt đèn cũng như đặt ổ cắm công tắc v.v Căn cứ vào các mốc đã được định vị trên trần Nhà thầu cơ điện tiến hành khoan bắt vít nở để thả ty treo giá đỡ máng cáp. Khi khoan phải đặc biệt chú ý đến các dấu đỏ đã được chuẩn bị từ công tác rải thép sàn, đồng thời các ty ren phải thẳng hàng và đúng khoảng cách. Các tuyến máng cáp đi ngang sẽ được Nhà thầu lắp ghép ở trên sàn thành từng đoạn 10m một rồi mới kéo lên cao để cố định vào trần. Tuyến máng đi đứng sẽ được Nhà thầu cơ điện lắp từ dưới lên. Nhà thầu cơ điện sử dụng giáo hoàn thiện phục vụ thi công để thuận lợi cho việc lắp đặt máng cáp, cáp điện, đường ống cũng như tăng khả năng an toàn cho công nhân.

Sau khi đã có vị trí chính xác của đèn, ổ cắm Nhà thầu tiến hành lắp đặt ống luồn dây đi từ khay cáp đến thiết bị. Phần đường ống đi trong trần được cố định chắc chắn vào các thanh thép kết cấu, khi đến gần thiết bị thì chuyển thành ống mềm để dễ thi công lắp đặt cũng như bảo trì bảo dưỡng sau này. Các ống đặt tròn trần cũng được Nhà thầu cơ điện đánh dấu vị trí bằng sơn đỏ vào cốp pha để tránh việc sau này khoan bắt vít nở sẽ khoan vào ống luồn dây. Phía dưới trần ống luồn dây đi chìm tường nên Nhà thầu ưu tiên thi công những đoạn ống này cùng tiến độ xây tường, đồng thời tại vị trí đã xác định được của ổ cắm công tắc Nhà thầu sẽ đặt luôn đế âm tường. Khi đặt đế âm tường Nhà thầu sẽ dùng ni vô để đảm bảo tất cả chúng đều được thăng bằng. Tại các vị trí ra đèn hay tại vị trí rẽ nhánh Nhà thầu sẽ đặt hộp nối dây. Từ các hộp nối dây Nhà thầu sử dụng ống xoắn ruột gà để đi đến các đèn đặt dưới trần.

Do trong thiết kế không chỉ định tại vị trí nào thì đi ống luồn dây đường kính bao nhiêu nên Nhà thầu sẽ tự tính lấy đường kính ống luồn dây cho từng vị trí theo phương pháp “Đơn vị hệ thống”. Quan điểm chung là đường kính ống được chọn phải đảm bảo cho khối dây điện bên trong ống và ống nhựa bao ngoài không bị tổn hại. Phương pháp “Đơn vị hệ thống” căn cứ vào trị số bình quân của ống nhựa và dây điện để quyết định sử dụng loại ống nhựa có đường kính to và nhỏ khác nhau.

       2. Biện pháp rút dây điện

Tất cả các cáp lực có tiết diện từ 10mm2 trở lên sẽ được Nhà thầu tổ chức lắp đặt và đo kiểm trước khi công tác trát tường bắt đầu. Só còn lại sau khi hoàn thành công tác trát tường, căn cứ vào hồ sơ điện Nhà thầu sẽ thực hiện kéo dây điện ngầm trong ống bảo vệ theo trình tự sau: Dây điện nguyên cuộn được chuẩn bị đầu dây và tổng số sợi dây. Luồn dây mồi cáp theo từng phân đoạn ống để rút cáp, trong trường hợp ống luồn dây chặt khó rút có thể sử dụng dầu Silicon làm tác nhân bôi trơn và tăng độ cách điện. Nhà thầu tuyệt đối cấm công nhân của mình không cho phép sử dụng các loại dầu, hoá chất khác làm tăng tốc độ lão hoá của vật liệu cách điện nhất là các sản phẩm có dẫn xuất từ dầu mỏ, dầu khoáng hoặc có chứa thành phần là các axit béo. Nhà thầu sẽ cho chế tạo lô ra đây đảm bảo có thể ra được nhiều sợi cùng một lúc mà không bị xoắn rối.

        3. Biện pháp rải cáp điện

Khi đưa cáp lên rải Nhà thầu cơ điện tiến hành rải từng sợi một bằng phương pháp chuyền tay, cấm không được sử dụng phương pháp kéo đầu cuối gây trầy xước và giãn cáp. Khi toàn bộ số cáp trong một phân đoạn đã rải xong Nhà thầu tiến hành sắp xếp lại và định vị chúng trong máng cáp bằng dây thít cáp PVC, đảm bảo cho các sợi cáp đi song song với nhau và không bị chồng chéo, bị rối. Đối với cáp trục đứng Nhà thầu dùng tời điện lắp đặt trên nóc hộp kỹ thuật để treo cáp theo phương đứng rồi mới tiến hành cố định cáp vào thang cáp đã lắp đặt xong trong giai đoạn trước. Lưu ý khi thi công trong hộp kỹ thuật phải làm các sàn thao tác trong tất cả các tầng để đảm bảo an toàn lao động. Để đồng bộ các thao tác giữa người tầng trên, tầng dưới và người điều khiển tời điện Nhà thầu sẽ cho tổ kéo dây sử dụng bộ đàm.

Toàn bộ dây và cáp điện khi kéo rải xong lộ nào thì tổ trưởng tổ kéo dây phải trực tiếp đánh ngay số lộ đó nhằm phục vụ cho công tác kiểm tra, nghiệm thu và đấu nối sau này không bị nhầm lẫn. Mã số lộ dây được đánh dấu như được ghi trong bản vẽ thiết kế hoặc được quy định bởi kỹ sư một cách có hệ thống và lô gíc đồng thời phải được tư vấn giám sát chấp nhận.

Tất cả các trường hợp ngoại lệ khác khi công nhân thi công gặp vướng mắc đều phải báo lại cho đội trưởng tìm cách khắc phục, không được tự ý thi công gây hậu quả nghiêm trọng sau này.

Hệ thống cáp điện được coi là hoàn chỉnh khi kỹ sư điện đã kiểm tra đúng với quy cách và vị trí trong hồ sơ, đảm bảo các thông số khi đo bằng đồng hồ đo điện vạn năng và megahm meter và được đeo nhãn ở cả hai đầu của sợi cáp (đánh số lộ theo bản vẽ).

        4. Biện pháp đấu nối cáp vào tủ điện

Nhà thầu cơ điện sẽ thi công lắp đặt và đấu nối tủ điện theo quy trình và trình tự như sau:

– Gia công thêm những đoạn máng cáp phụ + giá cáp phụ, yêu cầu chính xác phù hợp với máng chính và vị trí tủ điện.

– Khoan lỗ để luồn dây cho các tủ, chú ý khoan đúng kích cỡ dây theo thiết kế

– Chọn tìm các sợi cáp đưa vào tủ yêu cầu các số hiệu ghi trên cáp phải đúng theo thiết kế mới đưa vào tủ.

– Sắp xếp các sợi cáp đi từ giá vào tủ phải đều nhau theo thứ tự chiều cong uốn lượn đều, đảm bảo mỹ quan, sử dụng dây nhựa chuyên dùng để cột chặt cáp vào máng cáp.

– Đo chiều dài đầu cáp để đủ đấu nối vào thiết bị Nhà thầu sẽ cắt bớt đi đoạn thừa và thu gọn cho nhập lại kho.

– Lấy dấu để cắt cáp phải chính xác, dùng lưỡi cắt chuyên dùng (Nut splitter) hoặc cưa sắt, tiến hành cưa xung quanh sợi cáp với độ sâu phù hợp với vỏ cáp để cắt bỏ phần  vỏ PVC và vỏ kimloại (chú ý không cắt vào phần vỏ cách điện bên trong).

– Dùng dao tiến hành  bổ dọc đầu sợi cáp để vứt bỏ ngoài, tách đầu lõi cáp ra khỏi vỏ bọc chú ý thu các vỏ này để gọn gàng khu làm việc.

– Tiến hành lồng “chụp cao su chống nước” (với vị trí ngoài trời) vào cáp theo đúng chiều, thực hiện lồng ghép Gland vào dây cáp.

– Đưa đầu cáp đã được tách đầu vào trong tủ theo lỗ đã được khoan sẵn trên vỏ tủ, người trong tủ đón lấy đầu cáp kéo tiếp cho tới khi đầu gland được chui nửa dưới qua lỗ khoan, đặt chi tiết vòng đồng tiếp địa của gland rồi vặn đai ốc cuối gland cho tới khi chặt.

– Người phía ngoài tiến hành chụp đầu bịt cao su vào, cho trùm kín hết đầu ngoài gland.

– Dùng đồng hồ thông mạch để kiểm tra sợi cáp xem đầu kia đã đấu đúng vào thiết bị yêu cầu hay chưa.

– Lắp và ép đầu cốt cho từng lõi cáp, với cáp lực sẽ dùng ép thủy lực để ép chặt, với cáp điều khiển sẽ lồng thêm số hiệu lõi cáp rồi chỉ cần dùng kìm ép tay.

– Treo và kẹp chặt số hiệu cáp trên thân mỗi sợi cáp, cách tủ khoảng 3-5cm, yêu cầu phải đánh dấu đúng mã hiệu cáp theo bản vẽ thiết kế.
